Das Arduino Motor Shield Rev3 ist ein vielseitiges Erweiterungsboard, das speziell für die Steuerung von Gleichstrommotoren (DC) und Schrittmotoren entwickelt wurde. Mit dem L298-Chip als Herzstück ermöglicht es die unabhängige Kontrolle von zwei Motoren, einschließlich der Anpassung von Geschwindigkeit und Richtung. Dieses Shield ist eine wertvolle Ergänzung für jeden, der mit Arduino-Projekten arbeitet, da es eine einfache und effektive Methode bietet, um Motoren zu steuern und zu integrieren.
In diesem Artikel erfahren Sie alles Wichtige über das Arduino Motor Shield, einschließlich seiner Funktionen, Kompatibilität mit verschiedenen Arduino-Boards und praktischen Anwendungen in realen Projekten. Ob Sie ein Anfänger oder ein erfahrener Entwickler sind, das Verständnis der Möglichkeiten, die dieses Shield bietet, wird Ihnen helfen, Ihre Projekte auf die nächste Stufe zu heben.
Wichtigste Informationen:
- Das Arduino Motor Shield Rev3 ermöglicht die Steuerung von bis zu zwei Gleichstrommotoren oder einem Schrittmotor.
- Es verwendet den L298-Chip, der bis zu 2 Ampere pro Kanal liefern kann.
- Kompatibel mit verschiedenen Arduino-Modellen, insbesondere dem Arduino Uno R3.
- Das Shield kann über eine externe Stromquelle mit einer Spannung von 7 bis 12 Volt betrieben werden.
- Praktische Anwendungen umfassen Robotikprojekte, Smart-Home-Anwendungen und industrielle Steuerungssysteme.
Was ist das Arduino Motor Shield und wie funktioniert es?
Das Arduino Motor Shield Rev3 ist ein Erweiterungsboard, das speziell entwickelt wurde, um die Steuerung von Gleichstrommotoren (DC) und Schrittmotoren zu ermöglichen. Es wird einfach auf einen Arduino-Mikrocontroller aufgesteckt und erweitert dessen Funktionalität erheblich. Mit diesem Shield können Benutzer die Geschwindigkeit und Richtung von zwei Gleichstrommotoren oder einem Schrittmotor präzise steuern. Dies geschieht über zwei getrennte Kanäle, die jeweils über spezifische Pins mit dem Arduino verbunden sind.
Das Motor Shield basiert auf dem L298-Chip, einem Dual-Full-Bridge-Treiber, der in der Lage ist, induktive Lasten wie Motoren, Relais und Solenoiden anzutreiben. Jeder Kanal des Shields verwendet vier Pins, um die Drehrichtung, die Geschwindigkeit mithilfe von Pulsweitenmodulation (PWM), das Bremsen und die Strommessung des Motors zu steuern. Diese Funktionen machen das Arduino Motor Shield zu einem unverzichtbaren Werkzeug für viele Projekte im Bereich der Robotik und Automatisierung.
Grundlagen des Arduino Motor Shields und seine Komponenten

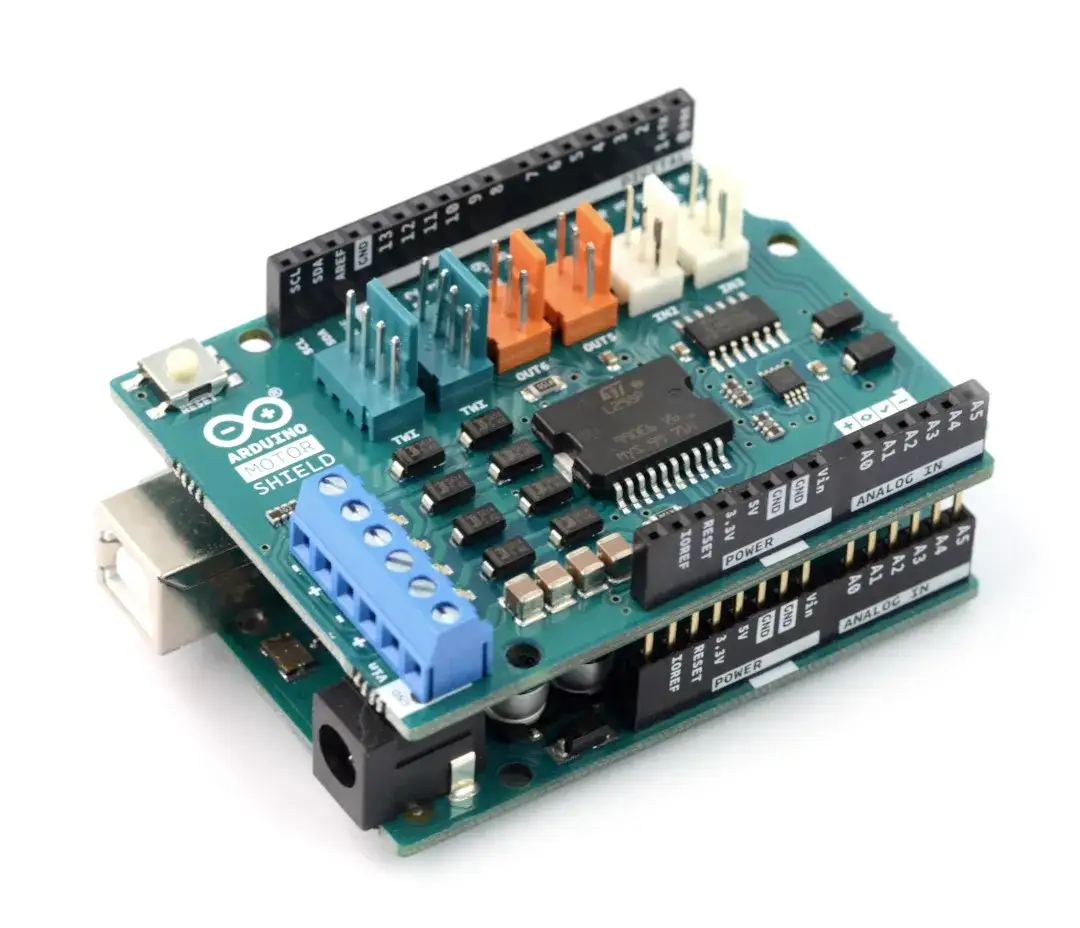

Das Arduino Motor Shield besteht aus mehreren wichtigen Komponenten, die zusammenarbeiten, um die Motorsteuerung zu ermöglichen. Der zentrale Bestandteil ist der L298-Chip, der die Motoren antreibt und die erforderlichen Steuerungssignale verarbeitet. Darüber hinaus verfügt das Shield über verschiedene Pins, die für die Verbindung zu den Motoren und zur Stromversorgung verwendet werden.
Zusätzlich gibt es zwei TinkerKit-Steckverbindungen, die die Integration von TinkerKit-Modulen erleichtern. Diese Module können für verschiedene Anwendungen genutzt werden, wodurch die Flexibilität des Shields erhöht wird. Das Shield hat auch eine Schraubklemme zur Anbindung der Motoren und zur externen Stromversorgung, was die Installation vereinfacht und die Sicherheit erhöht.
Funktionsweise: Motorsteuerung mit dem Arduino Motor Shield
Die Steuerung der Motoren mit dem Arduino Motor Shield erfolgt über die Programmierung des Mikrocontrollers. Das Shield ermöglicht die unabhängige Kontrolle der Geschwindigkeit und Richtung jedes Motors. Um die Drehrichtung zu ändern, sendet der Arduino ein spezifisches Signal an den entsprechenden Pin des Shields. Die Geschwindigkeit wird durch das PWM-Signal geregelt, das ebenfalls vom Arduino generiert wird.
Das Shield kann eine maximale Stromstärke von bis zu 2 Ampere pro Kanal liefern, was bedeutet, dass es insgesamt bis zu 4 Ampere bereitstellen kann. Diese Leistung ist ausreichend für die meisten Gleichstrommotoren und Schrittmotoren, die in typischen Projekten verwendet werden. Um eine sichere und zuverlässige Funktion zu gewährleisten, ist es wichtig, die empfohlenen Spannungswerte von 7 bis 12 Volt zu beachten.
Kompatibilität des Arduino Motor Shields mit verschiedenen Arduino-Boards
Das Arduino Motor Shield Rev3 ist mit mehreren Arduino-Modellen kompatibel, was es zu einer flexiblen Lösung für verschiedene Projekte macht. Zu den unterstützten Modellen gehören hauptsächlich die beliebten Arduino Uno, Arduino Mega und Arduino Leonardo. Jedes dieser Modelle bietet unterschiedliche Spezifikationen, die in Kombination mit dem Motor Shield die Steuerung von Motoren erleichtern und erweitern.
Der Arduino Uno ist das am häufigsten verwendete Modell und bietet eine einfache Programmierumgebung. Der Arduino Mega hingegen hat mehr Pins und Speicher, was ihn ideal für komplexere Projekte macht. Der Arduino Leonardo bietet die Möglichkeit, als USB-Gerät zu fungieren, was zusätzliche Flexibilität bei der Verwendung des Shields bietet.
Unterstützte Arduino-Modelle und deren Spezifikationen
Hier sind einige spezifische Arduino-Modelle, die mit dem Arduino Motor Shield kompatibel sind, zusammen mit ihren technischen Spezifikationen:
| Arduino Modell | Microcontroller | Digitale I/O-Pins | Analog-Eingänge | Speicher |
| Arduino Uno | ATmega328P | 14 | 6 | 32 KB |
| Arduino Mega | ATmega2560 | 54 | 16 | 256 KB |
| Arduino Leonardo | ATmega32U4 | 20 | 12 | 32 KB |
Anschlussmöglichkeiten und Stromversorgung für das Shield
Das Arduino Motor Shield wird einfach auf einen kompatiblen Arduino-Mikrocontroller aufgesteckt, was eine schnelle und unkomplizierte Verbindung ermöglicht. Um das Shield mit Strom zu versorgen, ist es wichtig, eine externe Stromquelle zu verwenden, da der L298-Chip zwei separate Anschlüsse benötigt: einen für die Logik und einen für die Motorversorgung. Die empfohlene Spannung für die Stromversorgung liegt zwischen 7 und 12 Volt, wobei die absolute Spannungsgrenze an den Klemmen bei 18 Volt liegt.
Die Verbindung zur externen Stromversorgung kann entweder über den 2,1 mm-Stecker am Arduino-Board oder über die Vin- und GND-Klemmen erfolgen. Es ist entscheidend, die richtige Polarität zu beachten, um Schäden am Shield und dem Arduino zu vermeiden. Jeder Kanal des Shields kann eine Stromstärke von bis zu 2 Ampere liefern, was insgesamt eine maximale Stromaufnahme von 4 Ampere ermöglicht. Diese Spezifikationen sorgen dafür, dass das Shield leistungsstark genug ist, um verschiedene Motoren effektiv zu steuern.
Praktische Anwendungen des Arduino Motor Shields in Projekten
Das Arduino Motor Shield findet in einer Vielzahl von Projekten Anwendung, die sowohl Gleichstrommotoren als auch Schrittmotoren nutzen. Es ist besonders beliebt in der Robotik, wo es zur Steuerung von Roboterfahrzeugen eingesetzt wird, die sich präzise bewegen müssen. Darüber hinaus wird das Shield häufig in Smart-Home-Anwendungen verwendet, um Geräte wie automatische Türen oder Fenster zu steuern.
Beispiele für Projekte mit Gleichstrommotoren und Schrittmotoren
Ein typisches Projekt mit dem Arduino Motor Shield ist der Bau eines kleinen Roboters, der mithilfe von Gleichstrommotoren navigiert. Diese Motoren ermöglichen es dem Roboter, sich in verschiedene Richtungen zu bewegen. Ein weiteres Beispiel ist die Verwendung eines Schrittmotors für eine präzise Steuerung in einem 3D-Drucker, wo die genaue Positionierung entscheidend ist. Solche Projekte zeigen die Vielseitigkeit des Shields und die Möglichkeiten, die es für kreative Anwendungen bietet.
Tipps zur Umsetzung von Smart-Home-Anwendungen mit dem Shield
Das Arduino Motor Shield bietet zahlreiche Möglichkeiten für die Umsetzung von Smart-Home-Anwendungen. Eine der einfachsten Anwendungen ist die Steuerung von automatischen Türen oder Fenstern. Mit einem Gleichstrommotor, der über das Shield angesteuert wird, können Sie Türen oder Fenster öffnen und schließen, basierend auf Sensoren oder Zeitplänen. Eine weitere interessante Anwendung ist die Steuerung von Rollläden oder Jalousien, die sich je nach Tageszeit oder Lichtverhältnissen automatisch anpassen.
Für die Implementierung solcher Projekte ist es wichtig, geeignete Motoren auszuwählen, die die benötigte Leistung bieten. Zudem sollten Sie darauf achten, dass die Programmierung der Steuerlogik einfach zu handhaben ist. Die Verwendung von Sensoren, wie Licht- oder Bewegungssensoren, kann die Funktionalität Ihrer Smart-Home-Anwendungen erheblich erweitern. Ein Beispiel wäre ein Bewegungssensor, der den Motor aktiviert, um eine Tür zu öffnen, wenn jemand sich nähert.
Vergleich von Arduino Motor Shields: Auswahl des richtigen Shields
Bei der Auswahl des richtigen Motor Shields ist es wichtig, die spezifischen Anforderungen Ihres Projekts zu berücksichtigen. Das Arduino Motor Shield Rev3 ist eine ausgezeichnete Wahl für viele Anwendungen, jedoch gibt es auch Alternativen, die je nach Bedarf besser geeignet sein können. Beispielsweise bietet das Adafruit Motor/Stepper/Servo Shield leistungsfähigere Treiber, die mehr Motoren gleichzeitig steuern können.
Ein weiterer Vergleichspunkt ist die maximale Stromstärke, die das Shield bereitstellen kann. Während das Arduino Motor Shield bis zu 2 Ampere pro Kanal liefert, gibt es andere Shields, die höhere Ströme unterstützen. Die Auswahl des richtigen Shields hängt also von der Anzahl der Motoren und der benötigten Leistung ab, die für Ihr spezifisches Projekt erforderlich sind.
Unterschiede zwischen dem Arduino Motor Shield und Alternativen
Das Arduino Motor Shield unterscheidet sich in mehreren Aspekten von anderen Motor Shields auf dem Markt. Ein wesentlicher Unterschied ist die Art des verwendeten Treibers. Das Arduino Motor Shield verwendet den L298-Chip, während Alternativen wie das TB6612-MOSFET-Shield effizienter arbeiten und gleichzeitig mehr Motoren steuern können. Diese Unterschiede beeinflussen die Leistungsfähigkeit und die Flexibilität der Shields in verschiedenen Anwendungen.
| Shield Modell | Max. Strom pro Kanal | Motorensteuerung | Besonderheiten |
| Arduino Motor Shield Rev3 | 2 Ampere | 2 DC-Motoren oder 1 Schrittmotor | Einfach zu bedienen, TinkerKit-kompatibel |
| Adafruit Motor/Stepper/Servo Shield | 1.2 Ampere | 4 DC-Motoren oder 2 Schrittmotoren | Leistungsfähige TB6612-Treiber |
| L293D Motor Shield | 600 mA | 4 DC-Motoren oder 2 Schrittmotoren | Kostengünstig, einfache Implementierung |
Fehlerbehebung: Tipps zur Lösung gängiger Probleme
Bei der Verwendung des Arduino Motor Shields können einige häufige Probleme auftreten, die jedoch meist leicht zu beheben sind. Ein häufiges Problem ist, dass die Motoren nicht reagieren oder sich nicht drehen. In diesem Fall sollten Sie zunächst überprüfen, ob die Stromversorgung korrekt angeschlossen ist und ob die Spannung im empfohlenen Bereich von 7 bis 12 Volt liegt. Achten Sie auch darauf, dass die Polarität der Stromversorgung korrekt ist, um Schäden zu vermeiden.
Ein weiteres häufiges Problem sind unregelmäßige Bewegungen der Motoren. Dies kann auf eine fehlerhafte Programmierung oder unzureichende PWM-Signale zurückzuführen sein. Stellen Sie sicher, dass die richtigen Pins für die Steuerung der Motoren verwendet werden und dass die PWM-Signale korrekt eingestellt sind. Überprüfen Sie auch die Verbindungen zwischen dem Shield und dem Arduino, um sicherzustellen, dass alles fest sitzt und keine losen Kontakte vorhanden sind.
Integration von IoT-Technologien mit dem Arduino Motor Shield
Die Kombination des Arduino Motor Shields mit Internet-of-Things (IoT)-Technologien eröffnet spannende Möglichkeiten für die Automatisierung und Fernsteuerung von Geräten. Durch die Integration von Sensoren und Aktuatoren können Benutzer ihre Smart-Home-Anwendungen nicht nur lokal, sondern auch über das Internet steuern. Beispielsweise kann ein System entwickelt werden, das es ermöglicht, die Motoren für Türen oder Jalousien über eine mobile App oder eine Webanwendung zu steuern, wodurch die Benutzerfreundlichkeit und Flexibilität erheblich gesteigert wird.
Ein weiterer innovativer Ansatz ist die Verwendung von Machine Learning, um die Steuerung der Motoren zu optimieren. Durch das Sammeln von Daten über die Nutzungsmuster und das Verhalten der Benutzer können Algorithmen entwickelt werden, die vorausschauende Steuerungsstrategien implementieren. Dies könnte dazu führen, dass das System automatisch Anpassungen vornimmt, um Energie zu sparen oder den Komfort zu erhöhen, indem es beispielsweise die Jalousien basierend auf den Lichtverhältnissen oder der Anwesenheit von Personen anpasst. Solche Fortschritte könnten die Effizienz und Benutzererfahrung in Smart-Home-Anwendungen revolutionieren.
