Ein Permanentmagnet-Synchronmotor (PMSM) ist eine innovative und effiziente Art von Elektromotor, der durch im Rotor eingebettete Permanentmagnete ein konstantes Magnetfeld erzeugt. Diese Technologie ermöglicht eine hohe Effizienz und Präzision, da der Motor ohne externe Stromversorgung für das Magnetfeld auskommt. Im Vergleich zu herkömmlichen Asynchronmotoren bietet der PMSM den Vorteil, dass es keine Schlupfverluste gibt, was zu einem reibungsloseren Betrieb führt.
PMSM-Motoren finden in verschiedenen Anwendungen Verwendung, insbesondere in der Robotik und in Elektrofahrzeugen, wo hohe Anforderungen an Leistung und Effizienz gestellt werden. Diese Motoren zeichnen sich durch eine sinusförmige Gegen-EMK-Wellenform aus, die für einen leisen und effizienten Betrieb sorgt. In diesem Artikel werden wir die Funktionsweise, die Vorteile und die praktischen Anwendungen von PMSM-Motoren näher betrachten.
Kernpunkte:
- PMSM-Motoren nutzen Permanentmagnete zur Erzeugung eines konstanten Magnetfelds.
- Sie bieten höhere Effizienz und geringere Betriebskosten im Vergleich zu Asynchronmotoren.
- Die präzise Steuerung ermöglicht eine exakte Drehzahl- und Drehmomentregelung.
- PMSM finden breite Anwendung in Elektrofahrzeugen und Robotik.
- Die Steuerung erfolgt häufig über feldorientierte Regelung (FOC) für optimale Leistung.
Definition und Grundlagen von PMSM Motoren: Was Sie wissen sollten
Ein Permanentmagnet-Synchronmotor (PMSM) ist ein spezieller Typ von Wechselstrom-Synchronmotor, der sich durch die Verwendung von Permanentmagneten im Rotor auszeichnet. Diese Motoren erzeugen ihr Erregerfeld nicht durch elektromagnetische Wicklungen, sondern durch die im Rotor eingebetteten Permanentmagnete. Dadurch entsteht ein konstantes Magnetfeld, das keine externe Stromversorgung benötigt, was zu einer höheren Effizienz und Präzision führt.
Ein weiterer Vorteil von PMSM-Motoren ist die Tatsache, dass sie im Vergleich zu Asynchronmotoren keine Schlupfverluste aufweisen. Dies bedeutet, dass der Rotor und das Magnetfeld des Stators synchron rotieren, was die Leistung des Motors optimiert. Die Statorwicklung wird mit Wechselstrom gespeist, wodurch ein rotierendes Magnetfeld erzeugt wird, das mit dem konstanten Magnetfeld des Rotors interagiert und somit Drehmoment erzeugt.
Funktionsweise eines Permanentmagnet-Synchronmotors einfach erklärt
Die Funktionsweise eines PMSM-Motors beruht auf dem Zusammenspiel zwischen dem rotierenden Magnetfeld des Stators und dem konstanten Magnetfeld des Rotors. Wenn Wechselstrom durch die Statorwicklungen fließt, erzeugt er ein rotierendes Magnetfeld. Dieses Magnetfeld interagiert mit den Permanentmagneten im Rotor und sorgt dafür, dass der Rotor synchron mit dem Magnetfeld rotiert. Diese Synchronität ist entscheidend für die Effizienz und Leistungsfähigkeit des Motors.
Da der Rotor keine elektrischen Wicklungen hat, sind die Verluste durch Wärmeentwicklung minimiert. Dies führt zu einer höheren Leistungsdichte im Vergleich zu anderen Motoren. Zudem ermöglicht die Verwendung von Permanentmagneten eine kompakte Bauweise, wodurch PMSM-Motoren in vielen modernen Anwendungen, wie in Elektrofahrzeugen oder Robotik, bevorzugt werden.

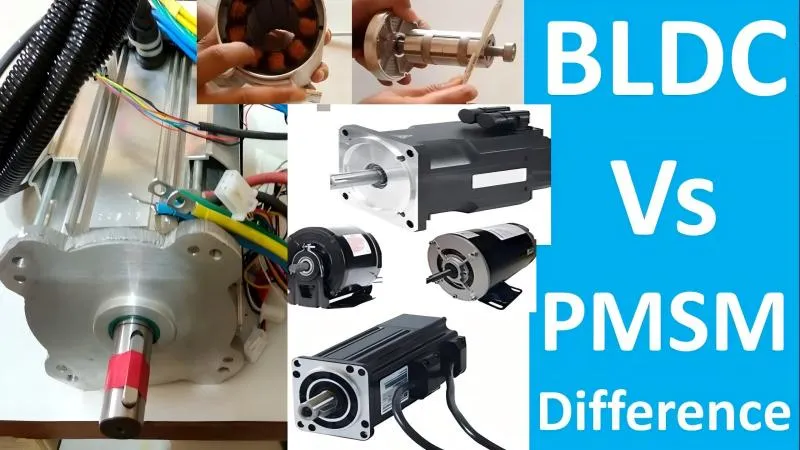

Unterschiede zwischen PMSM und anderen Motorarten: Ein Vergleich
Der PMSM Motor unterscheidet sich erheblich von anderen Motorarten wie Asynchronmotoren und bürstenlosen Gleichstrommotoren (BLDC). Ein wesentlicher Unterschied liegt in der Art der Magnetfelder, die zur Erzeugung von Drehmoment verwendet werden. Während Asynchronmotoren auf elektromagnetische Wicklungen angewiesen sind, verwenden PMSM-Motoren Permanentmagnete, was zu einer höheren Effizienz und weniger Verlusten führt. Zudem arbeiten PMSM-Motoren synchron, was bedeutet, dass der Rotor mit der Frequenz des Stroms synchronisiert wird, während Asynchronmotoren aufgrund von Schlupfverluste weniger effizient sind.
Ein weiterer Unterschied ist die Steuerungsmethode. PMSM-Motoren nutzen häufig die feldorientierte Regelung (FOC), die eine präzisere Steuerung von Drehmoment und Drehzahl ermöglicht. Im Vergleich dazu verwenden bürstenlose Gleichstrommotoren trapezförmige Steuerungsmethoden, die nicht die gleiche Effizienz bieten. Diese Unterschiede machen den PMSM Motor zu einer bevorzugten Wahl in Anwendungen, die hohe Anforderungen an Präzision und Leistung stellen.
| Motorart | Effizienz | Steuerungsmethode | Typische Anwendungen |
| PMSM Motor | Sehr hoch, keine Schlupfverluste | Feldorientierte Regelung (FOC) | Robotik, Elektrofahrzeuge |
| Asynchronmotor | Moderate Effizienz, Schlupfverluste | Einfachere Steuerung, weniger präzise | Industrielle Anwendungen, Pumpen |
| Bürstenloser Gleichstrommotor (BLDC) | Hoch, aber weniger als PMSM | Trapezförmige Steuerung | Haushaltsgeräte, Modellbau |
Höhere Effizienz und geringere Betriebskosten im Vergleich zu Asynchronmotoren
Der PMSM Motor bietet im Vergleich zu Asynchronmotoren signifikante Effizienzgewinne und damit auch geringere Betriebskosten. Studien zeigen, dass PMSM-Motoren unter vergleichbaren Bedingungen etwa 2 % effizienter sind als hochwirksame Asynchronmotoren (IE3). Diese höhere Effizienz führt zu weniger Energieverbrauch, was sich direkt in niedrigeren Stromkosten niederschlägt. Darüber hinaus minimiert die Tatsache, dass es keine Schlupfverluste gibt, die Notwendigkeit für zusätzliche Energie, um die gleiche Leistung zu erzielen, was die Betriebskosten weiter senkt.
Die geringeren Betriebskosten sind nicht nur auf den Energieverbrauch zurückzuführen, sondern auch auf die reduzierte Wartung. Da PMSM-Motoren weniger bewegliche Teile und keine Bürsten haben, sind sie weniger anfällig für Verschleiß und benötigen seltener Wartung. Dies führt zu einer längeren Lebensdauer des Motors und spart somit langfristig Kosten für Reparaturen und Austausch. Insgesamt machen diese Faktoren den PMSM Motor zu einer wirtschaftlichen Wahl für viele Anwendungen.
Präzise Steuerung und ihre Auswirkungen auf die Leistung
Die präzise Steuerung von PMSM Motoren hat erhebliche Auswirkungen auf deren Leistung in verschiedenen Anwendungen. Durch die Verwendung von Techniken wie der feldorientierten Regelung (FOC) können diese Motoren sehr genau in Bezug auf Drehzahl und Drehmoment gesteuert werden. Diese Genauigkeit ermöglicht eine optimale Anpassung an die Anforderungen der Anwendung, was zu einer verbesserten Gesamtleistung führt. In vielen Fällen bedeutet dies, dass Maschinen und Systeme effizienter arbeiten können, was wiederum den Energieverbrauch reduziert.
Ein weiterer Vorteil der präzisen Steuerung ist die Möglichkeit, das Ansprechverhalten des Motors zu optimieren. Dies ist besonders wichtig in Anwendungen, die schnelle Reaktionen erfordern, wie etwa in der Robotik oder bei Elektrofahrzeugen. Eine genauere Steuerung führt zu einer besseren Dynamik und einem reibungsloseren Betrieb, was die Benutzererfahrung verbessert und die Gesamtproduktivität steigert.
Praktische Anwendungen von PMSM Motoren: Wo sie eingesetzt werden
Der PMSM Motor findet in verschiedenen Branchen und Technologien breite Anwendung, die von der Robotik bis zu Elektrofahrzeugen reichen. Diese Motoren sind aufgrund ihrer hohen Effizienz und geringen Betriebsgeräusche besonders in Bereichen gefragt, in denen Präzision und Leistung entscheidend sind. In der Automobilindustrie werden PMSM Motoren häufig in Elektrofahrzeugen eingesetzt, wo sie eine zentrale Rolle bei der Antriebstechnik spielen. Ihre Fähigkeit, hohe Drehmomente bei niedrigen Drehzahlen zu erzeugen, macht sie ideal für moderne Mobilitätslösungen.
Ein weiteres bedeutendes Anwendungsfeld ist die Robotik, wo PMSM Motoren für präzise Bewegungssteuerungen in Industrierobotern und Automatisierungssystemen eingesetzt werden. Diese Motoren ermöglichen es Robotern, sich mit hoher Genauigkeit und Geschwindigkeit zu bewegen, was in der Fertigung und Montage von entscheidender Bedeutung ist. Die Vielseitigkeit und Leistungsfähigkeit von PMSM Motoren machen sie zu einer bevorzugten Wahl in innovativen Technologien, die auf Effizienz und Zuverlässigkeit angewiesen sind.
Einsatz in Elektrofahrzeugen: Vorteile für die Mobilität der Zukunft
In der Welt der Elektrofahrzeuge sind PMSM Motoren eine Schlüsselkomponente, die in vielen modernen Modellen verwendet wird. Fahrzeuge wie der Tesla Model 3 und der Nissan Leaf nutzen diese Motoren, um eine optimale Leistung und Effizienz zu gewährleisten. Der Tesla Model 3 bietet eine beeindruckende Reichweite von über 500 km und nutzt einen PMSM, um eine schnelle Beschleunigung und hohe Energieeffizienz zu erreichen. Der Nissan Leaf, einer der meistverkauften Elektroautos weltweit, verwendet ebenfalls einen PMSM Motor, der für seine Zuverlässigkeit und Langlebigkeit bekannt ist.
- Tesla Model 3: Reichweite über 500 km, hoher Wirkungsgrad und schnelles Ansprechverhalten.
- Nissan Leaf: Beliebtes Elektrofahrzeug mit PMSM, bekannt für Zuverlässigkeit und Effizienz.
- BMW i3: Kompaktes Elektrofahrzeug, das einen PMSM für optimale Leistung bei Stadtfahrten nutzt.
Verwendung in der Robotik: Effizienz und Genauigkeit in der Automatisierung
Die Anwendung von PMSM Motoren in der Robotik hat die Effizienz und Genauigkeit in der Automatisierung revolutioniert. Diese Motoren ermöglichen präzise Bewegungen, die für komplexe Aufgaben in der Fertigung und Montage erforderlich sind. Roboter, die mit PMSM Motoren ausgestattet sind, bieten eine hohe Reaktionsgeschwindigkeit und eine exakte Steuerung, was sie ideal für Anwendungen in der industriellen Automatisierung macht. Ein Beispiel sind Industrieroboter, die in der Automobilproduktion eingesetzt werden, wo sie Teile mit hoher Präzision montieren und bewegen müssen.
Ein weiterer Vorteil ist die Fähigkeit der PMSM Motoren, bei variierenden Lasten stabil zu arbeiten. Dies ist besonders wichtig in der Robotik, wo die Lasten oft schnell wechseln können. Die Verwendung von PMSM Motoren ermöglicht es Robotern, ihre Leistung dynamisch anzupassen, was zu einer verbesserten Gesamtproduktivität führt. Diese Motoren sind somit nicht nur effizient, sondern tragen auch zur Langlebigkeit und Zuverlässigkeit der Robotersysteme bei.
Mehr lesen: Motoren Weiß: Ihr zuverlässiges Autohaus für Neuwagen und Service in Neusäß
Steuerungsmethoden für PMSM Motoren: Optimierung der Leistung
Die Steuerungsmethoden für PMSM Motoren sind entscheidend für deren Leistung und Effizienz. Eine der gängigsten Methoden ist die feldorientierte Regelung (FOC), die eine präzise Steuerung von Drehmoment und Drehzahl ermöglicht. Diese Methode sorgt dafür, dass der Motor in einem optimalen Betriebsbereich arbeitet, was die Energieeffizienz steigert und die Reaktionszeiten verkürzt. FOC ermöglicht auch eine sanftere Beschleunigung und Verzögerung, was besonders in Anwendungen wichtig ist, die hohe Präzision erfordern.
Eine weitere Steuerungsmethode ist die trapezförmige Steuerung, die einfacher zu implementieren ist, jedoch einige Nachteile mit sich bringt. Diese Methode führt oft zu höheren Drehmomentwellen und geringerer Effizienz im Vergleich zur feldorientierten Regelung. In vielen modernen Anwendungen, bei denen Präzision und Effizienz von größter Bedeutung sind, ist die Wahl der Steuerungsmethode entscheidend für die Gesamtleistung des PMSM Motors. Die richtige Steuerungsmethode kann die Betriebskosten erheblich senken und die Lebensdauer des Motors verlängern.
Integration von PMSM Motoren in Smart Manufacturing-Technologien
Die Zukunft der Robotik und der industriellen Automatisierung wird zunehmend von der Integration von PMSM Motoren in Smart Manufacturing-Technologien geprägt. Diese Technologien nutzen das Internet der Dinge (IoT), um Maschinen und Systeme miteinander zu vernetzen, was eine Echtzeitüberwachung und -steuerung ermöglicht. Durch die Kombination von PMSM Motoren mit intelligenten Sensoren und Datenanalysen können Unternehmen ihre Produktionsprozesse optimieren und die Effizienz weiter steigern. Beispielsweise können Maschinen, die mit PMSM Motoren ausgestattet sind, ihre Leistung basierend auf den gesammelten Daten automatisch anpassen, um den Energieverbrauch zu minimieren und die Produktivität zu maximieren.
Ein weiterer spannender Trend ist die Verwendung von PMSM Motoren in kollaborativen Robotern (Cobots), die in der Lage sind, sicher mit Menschen zusammenzuarbeiten. Diese Roboter profitieren von der präzisen Steuerung und den hohen Drehmomenten der PMSM Motoren, um komplexe Aufgaben in der Fertigung zu übernehmen, während sie gleichzeitig die Sicherheit der Mitarbeiter gewährleisten. Die Kombination dieser fortschrittlichen Technologien wird nicht nur die Flexibilität und Anpassungsfähigkeit von Produktionslinien erhöhen, sondern auch die Einführung von personalisierten Fertigungsprozessen ermöglichen, die auf die spezifischen Bedürfnisse der Kunden zugeschnitten sind.
