Ein Schrittmotor, auch bekannt als Stepper Motor, ist ein spezieller Typ von bürstenlosem Gleichstrommotor, der sich durch seine Fähigkeit auszeichnet, eine volle Umdrehung in eine definierte Anzahl gleichgroßer Schritte zu unterteilen. Dies ermöglicht eine präzise Steuerung der Position und Bewegung, was ihn besonders in Anwendungen erfordert, wo Genauigkeit und Wiederholgenauigkeit entscheidend sind. Mit einem typischen Schrittwinkel von 1,8° und einer Schrittanzahl von 200 pro Umdrehung bietet der Schrittmotor eine bemerkenswerte Flexibilität in der mechanischen Bewegung.
Die Funktionsweise eines Schrittmotors basiert auf der gezielten Ansteuerung von Elektromagneten, die den Rotor in kleinen, kontrollierten Schritten bewegen. Diese Technologie findet breite Anwendung in der Industrie, Robotik, Medizintechnik und sogar im Alltag, beispielsweise in Druckern oder CD-Laufwerken. In diesem Artikel werden die verschiedenen Typen von Schrittmotoren, ihre Funktionsweise und die vielfältigen Einsatzmöglichkeiten detailliert erklärt.
Kernpunkte:
- Schrittmotoren wandeln elektrische Impulse in mechanische Bewegung um.
- Es gibt verschiedene Typen von Schrittmotoren: Permanentmagnet-, Reluktanz- und Hybridschrittmotoren.
- Die präzise Steuerung ermöglicht Anwendungen in CNC-Maschinen und Industrierobotern.
- Techniken wie Halbschritt- und Mikroschrittbetrieb verbessern die Genauigkeit und Laufruhe.
- Schrittmotoren sind kosteneffizient und benötigen keine Positionssensoren für die Rückmeldung.
Schrittmotor: Grundlagen und Funktionsweise einfach erklärt
Ein Schrittmotor, auch bekannt als Stepper Motor, ist ein bürstenloser Gleichstrommotor, der eine volle Umdrehung in eine definierte Anzahl gleichgroßer Schritte unterteilt. Jeder dieser Schritte entspricht einer präzisen Winkeländerung, wobei der häufigste Schrittwinkel 1,8° beträgt. Dies bedeutet, dass ein Schrittmotor typischerweise 200 Schritte pro Umdrehung ausführt. Diese schrittweise Bewegung ermöglicht eine exakte Steuerung der Position, die in vielen Anwendungen von entscheidender Bedeutung ist.
Die Funktionsweise eines Schrittmotors basiert auf der gezielten Ansteuerung von Elektromagneten im Stator, die den Rotor, ein zahnradförmiges Eisenstück, magnetisch anziehen und abstoßen. Diese präzise Steuerung erfolgt ohne die Notwendigkeit eines Positionssensors, was die Produktionskosten senkt und die Zuverlässigkeit erhöht. Schrittmotoren sind Synchronmotoren, die elektrische Impulse in mechanische Bewegung umwandeln und somit eine hohe Wiederholgenauigkeit bieten. Ihre Fähigkeit, die Position ohne Rückmeldung zu halten, macht sie ideal für Anwendungen, in denen Genauigkeit und Kontrolle gefordert sind.
Wie funktioniert ein Schrittmotor und was macht ihn einzigartig?
Die Mechanik eines Schrittmotors beruht auf der Wechselwirkung zwischen dem statischen Magnetfeld des Stators und dem magnetischen Rotor. Wenn elektrische Impulse an die Spulen des Stators gesendet werden, erzeugen diese ein Magnetfeld, das den Rotor in kleinen, präzisen Schritten bewegt. Diese Bewegung kann genau kontrolliert werden, was bedeutet, dass der Motor in der Lage ist, sich zu jeder gewünschten Position zu bewegen, ohne dass eine kontinuierliche Rückmeldung erforderlich ist. Dies ist besonders vorteilhaft in Anwendungen, bei denen es auf exakte Positionierung ankommt.
Was einen Schrittmotor einzigartig macht, ist seine Fähigkeit, in einem weiten Drehmomentbereich zu arbeiten und gleichzeitig eine hohe Präzision zu gewährleisten. Während andere Motoren, wie beispielsweise Servomotoren, auf Rückmeldesysteme angewiesen sind, um ihre Position zu bestimmen, können Schrittmotoren aufgrund ihrer Konstruktion und Funktionsweise ihre Position zuverlässig ohne diese Rückmeldungen halten. Dies führt zu einer vereinfachten Steuerung und geringeren Kosten in der Anwendung.
Die wichtigsten Komponenten eines Schrittmotors und ihre Rolle
Ein Schrittmotor besteht aus mehreren Hauptkomponenten, die zusammenarbeiten, um präzise Bewegungen zu ermöglichen. Die wichtigste Komponente ist der Rotor, der sich durch das Magnetfeld des Stators bewegt. Der Rotor ist oft zahnradförmig und besteht aus ferromagnetischem Material, das durch die Anziehung und Abstoßung von Magnetfeldern in Bewegung gesetzt wird. Diese Bewegung in kleinen, definierten Schritten ist das Herzstück der Funktionsweise eines Schrittmotors.

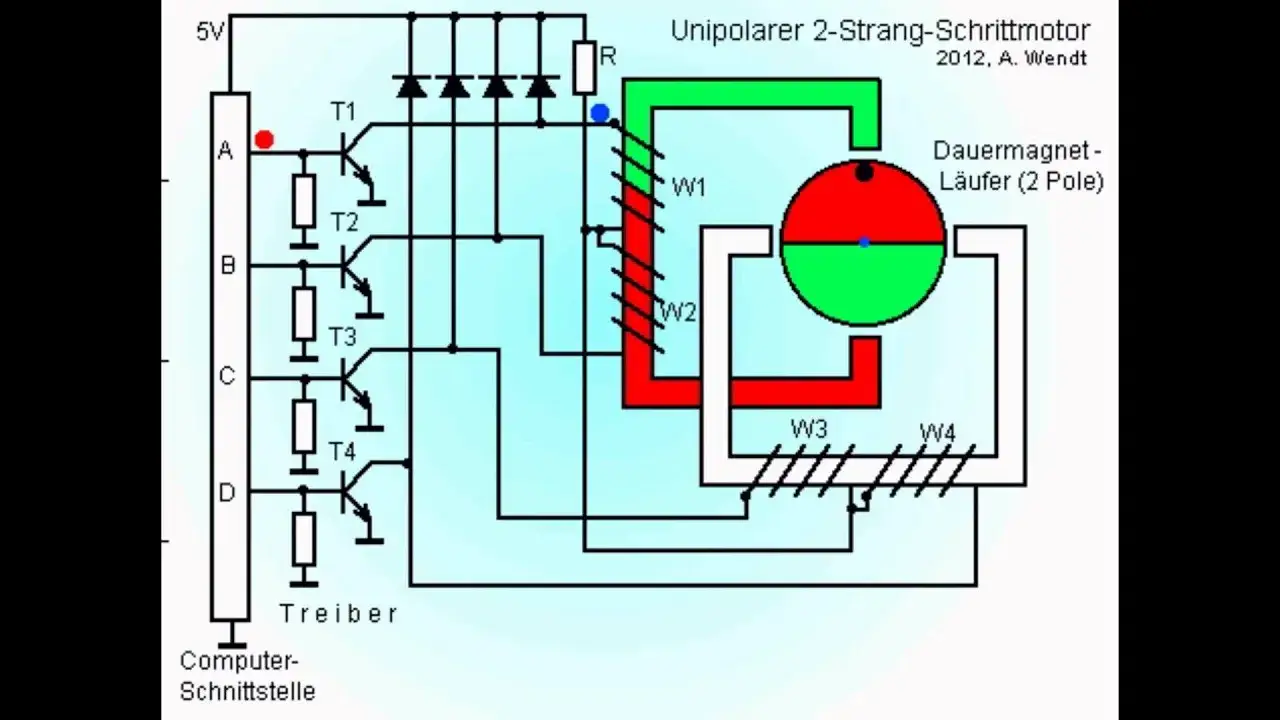

Eine weitere entscheidende Komponente ist der Stator, der die Wicklungen enthält, die das Magnetfeld erzeugen. Der Stator ist in der Regel in mehrere Spulen unterteilt, die abwechselnd mit Strom versorgt werden, um das Magnetfeld zu verändern. Diese gezielte Ansteuerung der Spulen ermöglicht es, den Rotor präzise zu positionieren und zu steuern. Die Ansteuerung erfolgt typischerweise in einer bipolaren oder unipolaren Konfiguration, was die Flexibilität in der Steuerung erhöht.
Zusätzlich ist der Treiber eine wichtige Komponente, die die elektrischen Signale an die Spulen des Stators weiterleitet. Der Treiber interpretiert die Steuerbefehle und sorgt dafür, dass die Spulen in der richtigen Reihenfolge aktiviert werden. Dies ist entscheidend für die exakte Steuerung der Bewegungen des Schrittmotors. Ein gut konzipierter Treiber kann auch Funktionen wie Halbschritt- und Mikroschrittbetrieb unterstützen, um die Laufruhe und Präzision weiter zu verbessern.
| Komponente | Funktion | Beispiel |
| Rotor | Bewegt sich durch Magnetfelder und führt die mechanische Bewegung aus. | Zahnradförmiger Rotor aus Eisen. |
| Stator | Erzeugt das Magnetfeld durch Wicklungen. | Spulenanordnung im Stator. |
| Treiber | Steuert die Stromversorgung der Spulen. | Treiberplatine für Schrittmotoren. |
Permanentmagnet-Schrittmotor: Vorteile und Anwendungsgebiete
Der Permanentmagnet-Schrittmotor bietet zahlreiche Vorteile, die ihn in vielen Anwendungen besonders attraktiv machen. Einer der größten Vorteile ist sein hohes Drehmoment bei niedrigen Drehzahlen, was ihn ideal für präzise Steuerungen macht. Dank der eingebauten Permanentmagneten im Rotor benötigt dieser Typ von Schrittmotor weniger Energie, um die gleiche Leistung zu erzielen, was zu einer höheren Effizienz führt. Darüber hinaus ermöglicht die Konstruktion eine einfache Ansteuerung, was die Implementierung in verschiedenen Systemen erleichtert.
In der Praxis finden Permanentmagnet-Schrittmotoren breite Anwendung in Bereichen wie 3D-Druckern, industriellen Automatisierungssystemen und Medizintechnik. Sie werden häufig in Geräten eingesetzt, die eine exakte Positionierung erfordern, wie zum Beispiel in CNC-Maschinen, wo sie die Werkzeuge präzise steuern. Auch in der Robotik sind sie von Bedeutung, da sie eine zuverlässige und wiederholbare Bewegung bieten, die für die Durchführung komplexer Aufgaben erforderlich ist.
| Modell | Leistung | Anwendungsbereich |
| 28BYJ-48 | 5V, 0.4 Nm | 3D-Drucker |
| NEMA 17 | 12V, 0.45 Nm | CNC-Maschinen |
| PM35-150 | 24V, 1.2 Nm | Medizintechnik |
Hybridschrittmotor: Kombination der besten Eigenschaften
Der Hybridschrittmotor vereint die Vorteile der Permanentmagnet- und Reluktanzschrittmotoren, was ihn zu einer der beliebtesten Optionen in der Industrie macht. Eine der herausragenden Eigenschaften ist das hohe Drehmoment, das bei einer Vielzahl von Geschwindigkeiten aufrechterhalten werden kann. Diese Motoren bieten auch eine hervorragende Positionsgenauigkeit und Wiederholgenauigkeit, was sie ideal für Anwendungen macht, bei denen präzise Bewegungen erforderlich sind. Darüber hinaus ermöglichen sie einen stabilen Betrieb und eine verbesserte Laufruhe, insbesondere bei Halbschritt- und Mikroschrittbetrieb.
Hybridschrittmotoren finden Anwendung in zahlreichen Bereichen, darunter 3D-Drucker, industrielle Automatisierung und Medizintechnik. In der Robotik werden sie häufig eingesetzt, um eine präzise Steuerung von Bewegungen zu gewährleisten, was für die Durchführung komplexer Aufgaben unerlässlich ist. Auch in CNC-Maschinen sind sie weit verbreitet, da sie eine exakte Positionierung des Werkzeugs ermöglichen und somit die Effizienz der Fertigung steigern.
| Modell | Leistung | Anwendungsbereich |
| NEMA 23 Hybrid | 24V, 2.0 Nm | CNC-Maschinen |
| 17HS19-2004S | 12V, 0.45 Nm | 3D-Drucker |
| PM42-100 | 24V, 0.8 Nm | Medizintechnik |
Schrittmotoren in der Industrie: Effizienz und Präzision steigern
In der Industrie spielen Schrittmotoren eine entscheidende Rolle, um die Effizienz und Präzision von Maschinen und Prozessen zu erhöhen. Diese Motoren ermöglichen eine exakte Steuerung der Bewegungen, was zu einer höheren Produktivität führt. Beispielsweise können sie in automatisierten Fertigungsstraßen eingesetzt werden, wo sie präzise Positionierungen und Bewegungen in einem hohen Tempo durchführen. Durch ihre Fähigkeit, in kleinen, definierten Schritten zu arbeiten, minimieren sie Fehler und erhöhen die Wiederholgenauigkeit, was für die Qualität der produzierten Waren entscheidend ist.
Ein typisches Anwendungsbeispiel für Schrittmotoren in der Industrie sind CNC-Maschinen, die für die Bearbeitung von Materialien wie Metall oder Holz verwendet werden. Hier sorgen Schrittmotoren dafür, dass die Werkzeuge exakt an die richtige Position bewegt werden, um präzise Schnitte und Formen zu erstellen. Auch in 3D-Druckern sind Schrittmotoren unerlässlich, um die Druckköpfe in die richtige Position zu bringen und eine genaue Schichtdicke zu gewährleisten.
| Anwendung | Beschreibung | Vorteil |
| CNC-Maschinen | Präzise Bearbeitung von Materialien | Hohe Wiederholgenauigkeit |
| 3D-Drucker | Exakte Positionierung des Druckkopfes | Verbesserte Druckqualität |
| Industrieroboter | Bewegung von Werkzeugen und Bauteilen | Erhöhte Flexibilität |
Nutzung in der Robotik: Flexibilität und Kontrolle verbessern
In der Robotik sind Schrittmotoren von zentraler Bedeutung, da sie eine hohe Flexibilität und präzise Kontrolle über Bewegungen bieten. Diese Motoren ermöglichen es Robotern, sich in mehreren Achsen zu bewegen, was für komplexe Aufgaben wie Montage, Verpackung und sogar chirurgische Eingriffe entscheidend ist. Durch die exakte Steuerung können Roboter ihre Bewegungen optimieren und verschiedene Aufgaben mit minimalen Fehlern ausführen.
Ein konkretes Beispiel für den Einsatz von Schrittmotoren in der Robotik sind Industrieroboter, die in Fertigungsanlagen eingesetzt werden. Diese Roboter nutzen Schrittmotoren, um Werkzeuge präzise zu positionieren und Teile mit hoher Geschwindigkeit zu bewegen. Auch in Servicerobotern, die in der Gastronomie oder im Gesundheitswesen tätig sind, kommen Schrittmotoren zum Einsatz, um die Bewegungen der Roboterarme genau zu steuern und eine reibungslose Interaktion mit Menschen zu ermöglichen.
Die Zukunft der Schrittmotoren: Integration von KI und Automatisierung
Die Zukunft der Schrittmotoren wird zunehmend von der Integration von Künstlicher Intelligenz (KI) und Automatisierung geprägt. Diese Technologien ermöglichen es, die Leistung von Schrittmotoren weiter zu optimieren, indem sie in der Lage sind, die Betriebsbedingungen in Echtzeit zu analysieren und anzupassen. Zum Beispiel können KI-gestützte Systeme die Ansteuerung der Motoren so optimieren, dass sie unter variierenden Lastbedingungen effizienter arbeiten und gleichzeitig die Gefahr von Schrittverlusten minimieren. Diese intelligente Steuerung führt zu einer signifikanten Verbesserung der Gesamtleistung und Zuverlässigkeit von Maschinen, die auf Schrittmotoren basieren.
Darüber hinaus eröffnet die Kombination von Schrittmotoren mit fortschrittlichen Sensoren und Internet of Things (IoT)-Technologien neue Möglichkeiten für vorausschauende Wartung. Durch die kontinuierliche Überwachung der Motoren können Unternehmen potenzielle Probleme frühzeitig erkennen und Wartungsarbeiten planen, bevor es zu Ausfällen kommt. Dies reduziert nicht nur die Ausfallzeiten, sondern senkt auch die Betriebskosten und erhöht die Lebensdauer der Geräte erheblich. In Kombination mit Automatisierungslösungen wird die Flexibilität in der Produktion weiter gesteigert, was Unternehmen einen Wettbewerbsvorteil verschafft.
